集中告警計算機試驗臺
2022.08.11
■ 產品概述
告警計算機接收機載設備輸出的狀態指示信號,，按照內部工作邏輯輸出對應的離散量信號給3種燈盒,，燈盒上對應指示燈燃亮；當輸入給告警計算機的狀態信號消失后,，對應燈盒上的指示燈滅,；告警計算機在此過程中會輸出部分告警的音頻信號給機通設備,；告警燈盒可通過本身面板上的按鈕完成,，信號復位及檢燈工作,；告警計算機為燈盒供電。
測試設備主要完成對各型號告警系統的系統檢和部件的單獨測試即可以通過給告警計算機注入激勵信號觀察燈盒上對應指示燈的燃亮情況,，也可以單獨對計算機注入激勵后采集計算機輸出信號的狀態,，單獨給燈盒供電及激勵注入觀察燈盒上指示燈的燃亮情況。
■ 主要特點
測試設備是對原有的專用集中告警試驗臺的升級改造,，升級之后為通用設備，可實現多種型號集中告警系統的系統測試和部件測試,。
■ 應用案例
測試設備的研制應按照4部分進行設計,，分別為：
a. 測試設備整體電氣通路：通過琴臺對機柜供電,、機柜為成品被測件供電,、琴臺內安裝供電開關及供電保護；
b. 琴臺測試電路：上電開關,、系統/單檢功能切換電路，聲音輸出,，被測件放置,，操作界面顯示；
c. 機柜測試電路：被測件供電電源、測試激勵輸出、總線通信,、采集信號調理、信號采集,，測試孔；
d. 測試線纜：成品端線纜,、琴臺內線纜、琴臺與機柜交互線纜,、機柜內線纜、激勵輸出繼電器線纜,、信號采集線纜、總線通信線纜,。

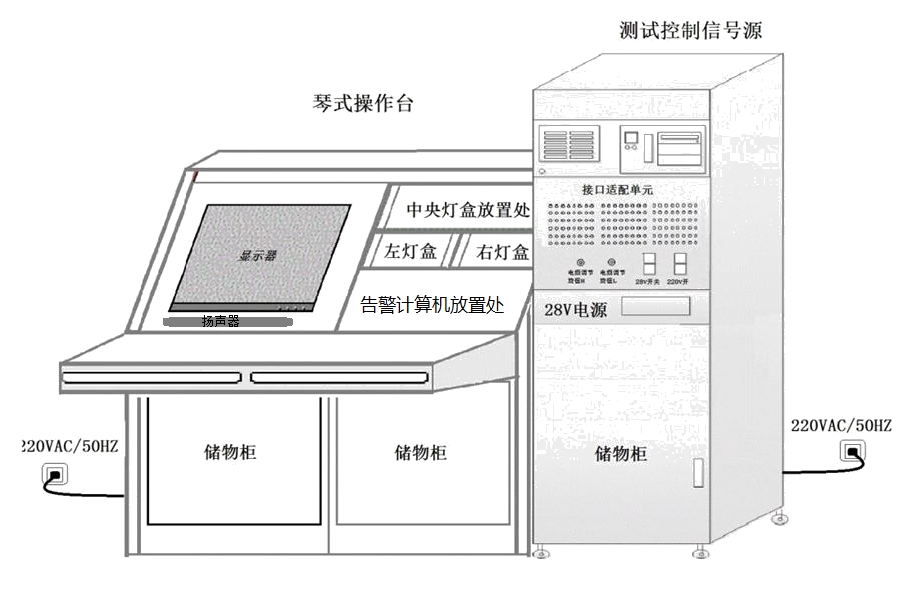

設備系統構架
■ 技術指標
a. 實現與集中告警系統交聯檢測,；
b. 實現集中告警計算機,、左危險級燈盒,、右危險級燈盒,、中央信號燈盒進行單獨檢測,；
c. 在完成原有設備的功能上，至少解決6個型號集中告警系統的測試,；
d. 能夠檢查集中告警計算機工作是否正常,；
e. 能夠檢測中央信號燈盒的工作是否正常；
f. 能夠檢測左危險級燈盒和右危險級燈盒的工作是否正常；
g. 能夠?qū)Ξa(chǎn)品的故障進行診斷,、隔離、定位,，最終實現排故,；
h. 具有人工調試模式,，可提供測試資源配置與測試手段配置,。
