雷達倉加溫及通風冷卻裝置測試平臺
2022.08.11
■ 產品概述
系統加溫及通風冷卻裝置綜合測試平臺研制包含三部分，分別為武器艙加溫控制裝置測試設備的研制、雷達通風冷卻裝置測試設備的研制,、部分溫度控制盒裝置測試設備的研制。
綜合測試平臺是用戶用于檢測機載設備的地面檢測設備,，本身應具有較高的可靠性和通用性，所以在設計過程中硬件部分設計結構緊湊,，可保證設計成本合理,，功能集中，布局合理也可使操作人員在操作過程中方便操作,。
綜合測試平臺的測試功能設計必須涵蓋甚至超出被測成品出廠技術條件中的主要條款保證操作人員的測試完整性,，提高測試通過率。
綜合測試平臺在硬件結構設計上滿足人機工程原理可以保證操作過程容易,，自動測試功能的增加既可以使測試操作過程簡便,，也可以使操作人員減少對被測件的接觸增加了測試的精確度。
綜合測試平臺作為自動化測試設備,，設計過程中首先要保證自身的可靠性,，絕不允許因?yàn)樽陨砉收显斐刹僮魅藛T人身傷害和被測件的電氣損傷所以必須具有自身電氣異常保護功能，其次要具有自檢功能可以保證在自身故障的情況下,，維修人員可快速定位故障，減少外場維修時間,。
綜合測試平臺工作在用戶的試驗室場合,，本身工作環境要求應符合試驗室工作環境要求，所以在設計過程中盡量選用類似于自然通風等環保方法的冷卻方式來保證自身工作的穩定,。
■主要特點
系統加溫及通風冷卻裝置綜合測試平臺軟件采用面向?qū)ο蟮姆椒ㄟM(jìn)行設計,，在設計過程中，采用模塊化的設計思路,，將綜合測試平臺軟件劃分成若干個獨立的模塊,，每個模塊完成自己的功能，并通過系統中的消息機制完成個模塊之間的通信,；降低整個系統之間的耦合性,；使測試設備更加穩定。
■ 應用案例
●機械結構設計：

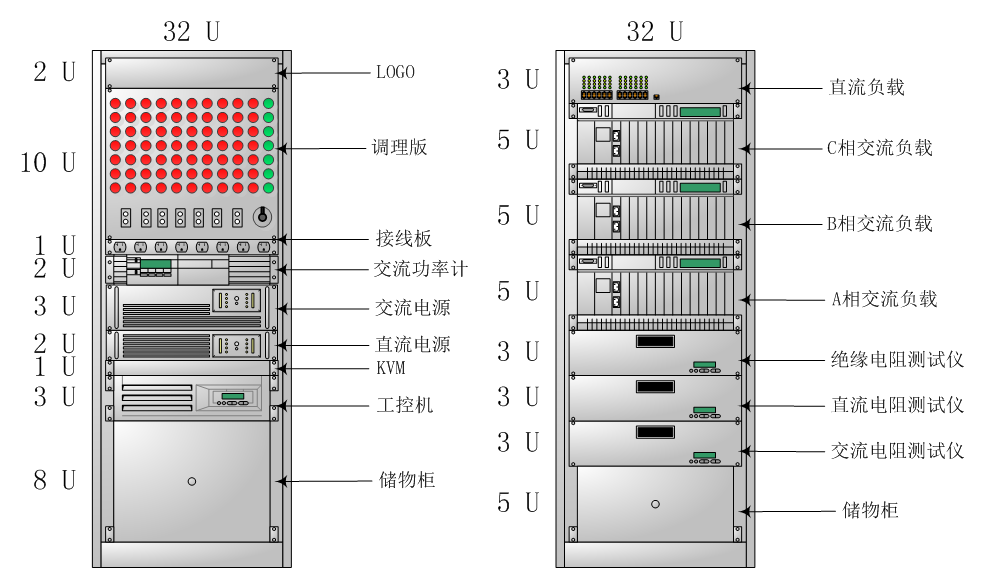

綜合測試平臺在結構上是一個整體機柜系統,，機柜采用采用鋼質材料以兼容不同標準儀器的安裝及電磁屏蔽能力,，綜合測試平臺包含很多標準的測試儀器,，在布局結構時一定考慮操作人員的可操作性力圖達到最好的人機交互界面。
根據電氣功能設計要求,，綜合測試平臺需預留出足夠的對外信息交互接口,，保證被測設備及以后同類型設備測試時的需要。
●抗振設計：
在沖擊振動中,，元件,、晶體管、集成電路,、接插件等很容易產生接觸不良和疲勞損壞,。除選用質量小、抗沖擊振動好的元器件外,，在元器件布局和焊裝時作了必要的處理,。如盡量縮短引線、采用粘接,、灌封,、緊固等加固技術，以提高元器件共振頻率,，使元器件在沖擊振動下故障降至最低,。
印制電路板、電纜,、接插件等,，質量較大，共振頻率低,，有時難以避開共振點,。主要采用合理布局和剛性化技術，提高結構剛度避開共振點,，印制電路板安裝有導軌與緊固件,，插頭座連接也都有螺絲緊固。
●電磁兼容設計：
電磁兼容設計主要考慮兩個方面,，屏蔽和接地,。
在結構設計中減小金屬結構結合面的縫隙，提高相互連接零件的電氣性能,，使機柜成為一個良好的屏蔽體,，從而達到保護敏感模塊的目的。這種保護措施使綜合測試平臺機柜內部的敏感模塊能遠離外部電源等強輻射設備的干擾,，對電,、磁場形成一個良好的屏蔽系統。
接地設計時充分考慮數字地和模擬地的共地點,，機柜表面設置為機殼地,。
